山東沖床廠家如何保證滑塊的導向精度？
山東沖床廠家如何保證滑塊的導向精度？
滑塊是沖床核心運動組件，它由主馬達傳動曲柄連桿機構帶動其上下往復運轉的，通過安裝其底部的上模直接承受沖床的沖壓負荷?；瑝K導向精度的好壞直接影響著山東沖床的質量。

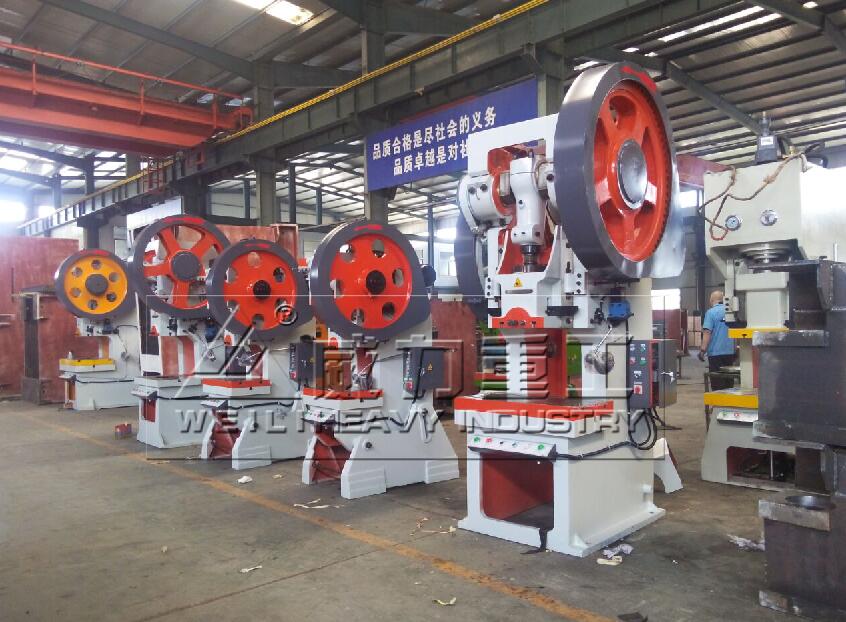

山東威力重工沖床生產車間
為了提高沖壓件的精度，必須保證滑塊有準確的導向。在山東沖床廠家生產裝配中，應用導軌導向及導柱導向，或兩者同時應用。各種導向方式因導向面接觸方式不同，都可能采用滑動導軌、滾動導軌及液壓導軌?；瑒訉к壍膬烖c是結構簡單，容易制造，接觸剛度大，減振性能好，缺點是因滑動面間存在間隙，滑塊有水平移動的可能。影響了導向精度，而且耐磨差，摩擦因數高，在高速情況下連續運行時會發熱，因而需要采取冷卻措施。

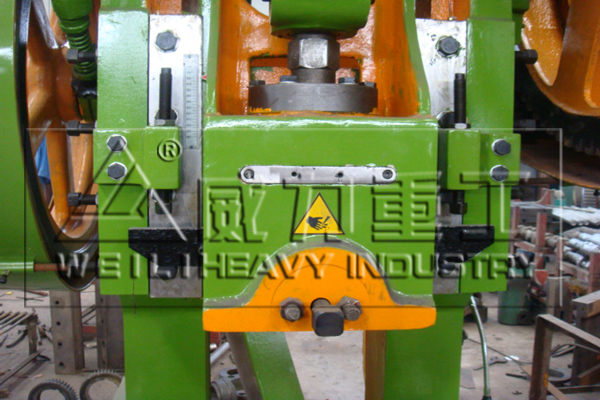

沖床滑塊
為了消除導向間隙，山東沖床廠家都采用高精度的滾動導軌，摩擦因數小，壽命高，克服了滑動導軌的一些主要缺點。滾動導軌精度高，加工制造的技術要求也高，為發提高導向精度，實現零隙導向，普遍應用于高速自動沖床上。
為從根本上解決山東沖床滑塊導向精度不準的問題，山東威力重工機床有限公司對滑塊進行了結構改進，采用優質鑄鋁，使運動件的總重量減少了一半以上，滑塊整體呈T字型結構，T字型滑塊的頭部左右兩側的導軌臂上設置有十二個滾針軸承，每一導軌臂上各設置六個；其中，每三個為一組，每一導軌臂上下位置各設置兩組，每組中的二個滾針軸承對稱的設置在導軌臂端部兩側邊，另一個設置在導軌臂端部剩余一個側邊上；T字型滑塊尾部的定位導向臂上設置有兩個定位導向孔，分別與兩定位導柱套接，該定位導向孔上下兩端分別設置有滾子軸承。
