100噸液壓沖床液壓傳動系統組成



　　液壓傳動是用液體作為工作介質來傳遞能量和進行控制的傳動方式。液壓傳動和氣壓傳動稱為流體傳動，是根據17世紀帕斯卡提出的液體靜壓力傳動原理而發展起來的一門新興技術，現在廣為應用，接下來我們看一下100噸液壓沖床液壓傳動系統組成。

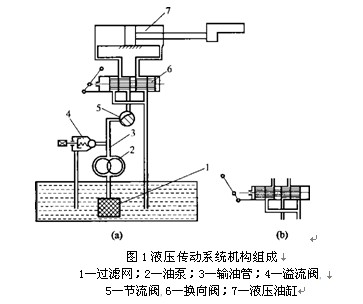

　　100噸液壓沖床液壓傳動系統中最基本的組成機構裝置如圖1所示。這個液壓傳動系統中主要由過濾網、輸油管、油泵、溢流閥、節流閥、換向閥和液壓油缸等零部件組成。

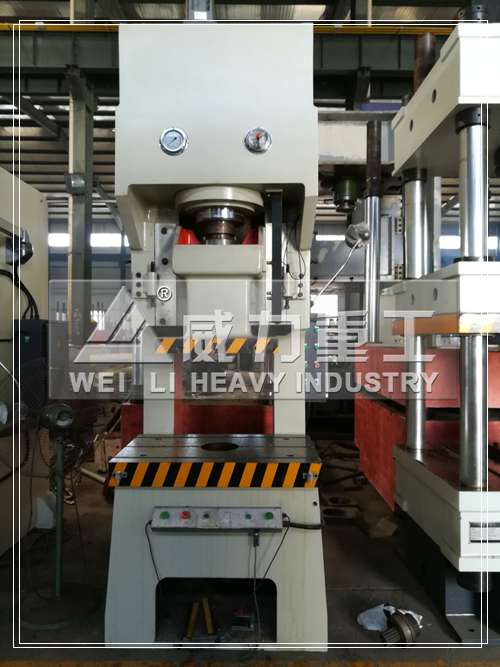

發武漢100噸液壓沖床

　　液壓傳動系統中最基本的工作運行方法如下。電動機驅動油泵從油箱中通過過濾網把液壓油輸送到輸油管路中，經過節流閥控制液壓油的流量(輸油量大小由液壓油缸推動活塞需用油量來決定)，再經過換向閥改變液壓油的流動方向。換向閥位置如圖3-26(a)所示，液壓油經換向閥進入油缸中活塞左側，推動活塞右移;活塞右側液壓油，經換向閥已經開通的回油管卸壓流回油箱。如果操作手柄如圖3-26中(b)所示，則高壓油與油缸中活塞右側接通，活塞被高壓油推動向左移，左側液壓油卸壓，經換向閥流回油箱。操作手柄控制換向閥中閥芯的左右滑動，改變高壓液壓油在油缸中活塞兩側的進入方向，推動活塞左右移動，通過活塞桿帶動某一部件運動。油泵輸出的液壓油壓力是恒定的，工作油缸需要的液壓油壓力由輸送液壓油管路中的溢流閥來調整，多余的油經溢流閥流回油箱，以保證輸入油缸中的液壓油壓力在額定壓力下安全流通、正常工作。
