沖床氣墊閉鎖裝置有什么作用？



　　為了防止壓料桿的作用下使零件產生變形，沖床設置了具有滯后升起并保持鎖緊的設備，也就是我們講的下氣墊閉鎖設備，那么它的作業原理怎么呢？

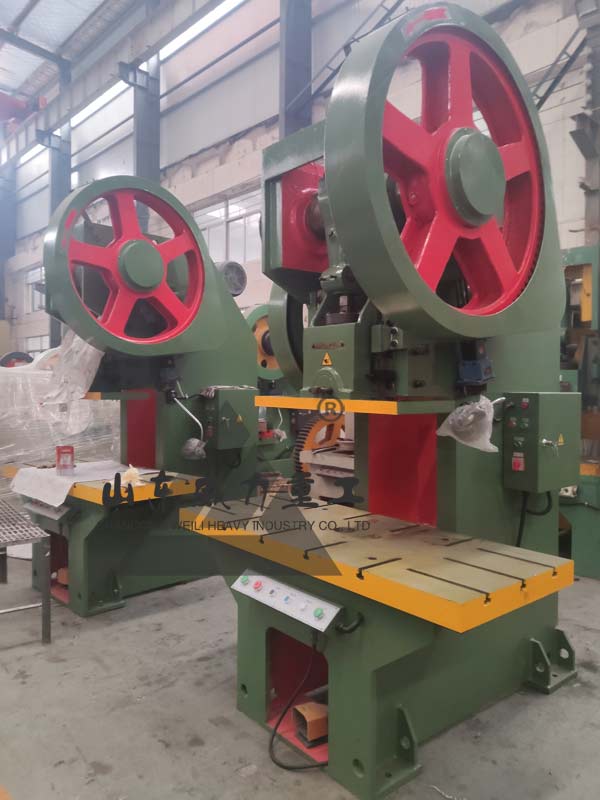

80噸沖床圖片

　　氣墊缸的下端設備一閉鎖缸，其活塞與氣墊活塞為同一活塞桿，閉鎖缸經過活塞分為上下兩腔（下腔——充滿腔、上腔——鎖緊腔）。上下腔經過充滿通道連接閉鎖閥。當氣墊向下運動時，閉鎖缸下腔的液壓油經過單向閥進入閉鎖缸上腔。在滑塊到達下死點時，閉鎖閥作業（凸輪控制），使得內的液壓油被封住（因油是不行緊縮的），至使可傾沖床氣墊不能向上升起從而達到滯后升起的目的。當滑塊回程間隔等于或大于零件高度時，閉鎖閥打開，解鎖閉鎖，閉鎖活塞下降，使氣罐和拉伸墊相通，氣墊上升把制件頂出。



　　沖床氣墊閉鎖裝置,包括安裝在閉鎖油缸內的活塞桿,活塞桿上套裝有活塞,活塞桿上部連接氣墊,活塞將油缸內腔分成上腔和下腔,上腔和下腔之間分別經活塞上的通孔和油缸外旁通路相連通,旁通路上設置有閉鎖缸,活塞通孔內設置有閉鎖閥,且經閉鎖閥密封,閉鎖閥包括閥座和閥芯,閥座固定安裝在活塞通孔內,閥芯貫穿安裝在閥座內,閥芯與閥座之間呈錐面密封,閥芯的底部固定安裝有限位套,閥芯下部套裝有彈簧,彈簧的一端抵觸在閥座的底部,彈簧的另一端抵觸在限位套上,



　　本技術通過使用整體結構的閉鎖閥實現回程滯后功能,使得其裝配更加方便可靠,可用于沖床氣墊回程滯后中.另外，依據工藝的不同，有的沖床裝氣墊閉鎖，有的裝壓緊壓力，還是純氣動的設備。
