80噸氣動沖床_JH21-80T氣動沖壓機



　　80噸氣動沖床是一款高性能節能環保型沖壓壓力機，型號JH21-80T,適用于空調翅片、汽車水箱散熱器散熱片、中央空調的冷表器和換熱器的散熱片，及鋼板卷料，硅鋼片等。山東威力重工機床有限公司按需定做生產各種噸位氣動沖床、氣動沖壓機、氣動壓力機。



　　山東威力重工JH21-80T氣動沖壓機車間實物圖展示：

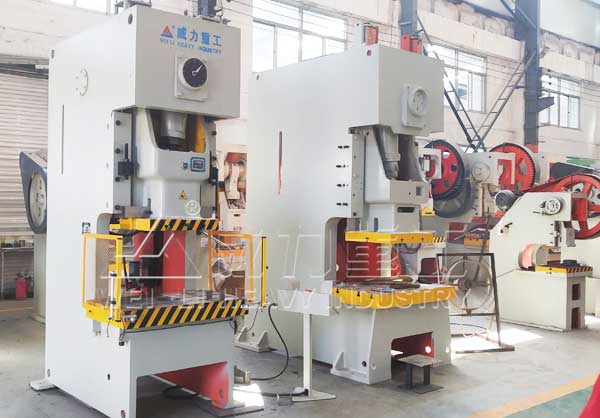

80噸氣動沖床車間實物圖

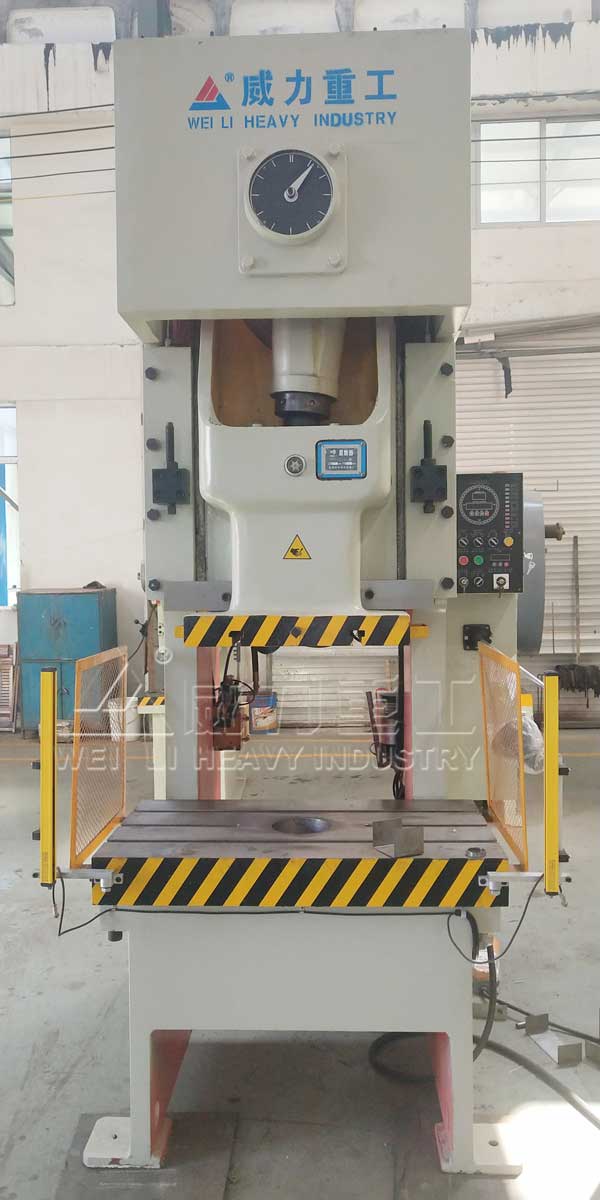

JH21-80T氣動沖壓機圖片

氣動沖床車間現貨圖

　　80噸氣動沖床主要特點



　　●該機采用精鋼板焊接機體，回火處理（或減振），噴丸，剛性，精度和穩定性。



　　●立式曲軸，結構緊湊，曲軸經高頻淬火后經過磨削處理，光潔度好，可靈活旋轉;加長矩形六角導軌，表面為青銅板，導向精度高。



　　●氣動雙平衡缸，平衡滑塊和沖頭重量，減少?zèng)_擊和噪音，消除連桿與滑塊之間的間隙，減少應力部件的沖擊和磨損。



　　●整機采用PLC集中控制。氣路采用進口安全雙閥，可實現點動，英制，單沖，連續沖壓。



　　●滑塊，導軌，工作臺板，連桿等關鍵部件均采用樹脂砂制成，表面粗糙度提高1-2級，尺寸精度提高2-3級。



　　●60t級機器采用電控裝置調整模具高度精細配置，氣動元件等關鍵部件。電器元件，密封件，按鈕等均采用進口。



　　JH21-80T氣動沖壓機主要技術參數：

項 目		單 位	JH21-80
公稱力		KN	800
公稱力行程		mm	5
滑塊行程		mm	140
形成次數	固定	min	60
	可變 選配	min	50-70
最大裝模高度		mm	320
裝模高度調節量		mm	80
滑塊中心至機機身距離、		mm	300
工作臺板尺寸 （前后×左右）		mm	580×1000
工作臺板落料孔尺寸 （上孔直徑×深度×下孔直徑）		mm	ф200×40×ф180
工作臺板厚度、		mm	120
機身工作臺孔尺寸 （直徑/前后x左右）		mm	390×520
滑塊底面尺寸 （前后×左右）		mm	420×560
模柄孔尺寸 （直徑×深度）		mm	ф50×80
立柱間距離		mm	640
主電機功率		KW	7.5
外形尺寸 （長×寬×高）		mm	1640×1280×2700
凈重		Kg	7000
