200噸氣動沖床_JF21-200T氣動壓力機



　　氣動沖床是一種利用壓縮機產生的高壓氣體，通過管道將壓縮氣體輸送至電磁閥，通過腳踏開關來控制電磁閥的動作來控制氣缸的工作和返回，從而達到?jīng)_孔的目的沖壓壓力機。200噸氣動沖床型號JF21-200T,該系列壓力機采用整體焊接結構，鋼性好，動態精度高，寬敞的作業空間，廣泛適用于精密加工以及自動化生產。



　　200噸氣動沖床車間實物圖展示:

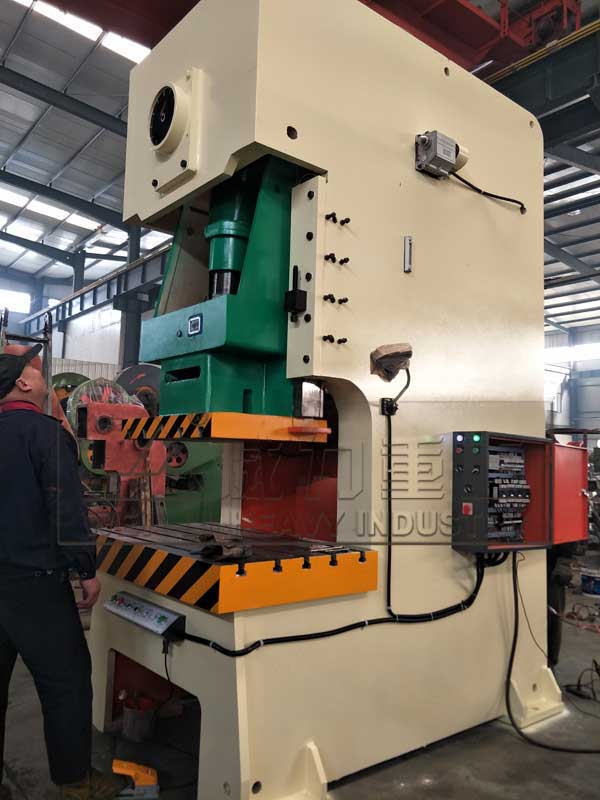

200噸氣動沖床車間實物圖

200噸氣動壓力機車間裝配圖

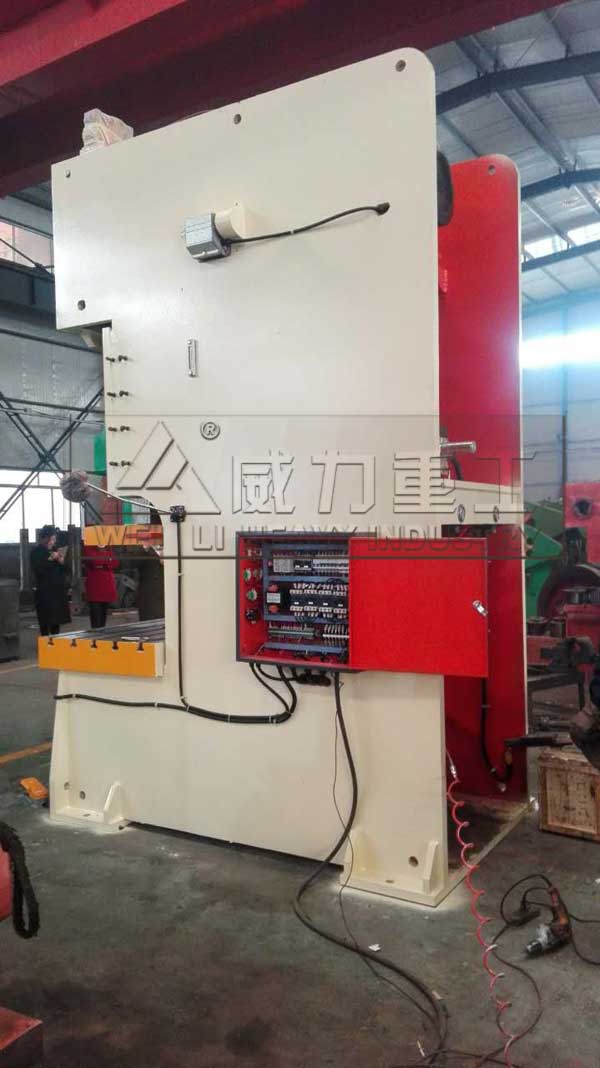

氣動沖床側視圖

氣動沖床后視圖

　　氣動壓力機JH21系列性能特點



　　●JH21系列壓力機采用鋼板焊機機身，強度高，剛性好；



　　●采用電磁調速電機無級調速，行程次數可調；



　　●采用濕式氣動摩擦離合器-制動器，由進口安全雙聯閥控制，動作靈敏，安全可靠；



　　●裝模高度機動調節，數字顯示；



　　●滑塊采用矩形六面導軌，導向精度高；



　　●采用進口液壓過載保護裝置；



　　●電氣采用知名品牌專業壓力機控制系統；



　　●氣墊和光電保護為選配裝置。



　　JF21-200T氣動壓力機主要技術參數

型號 技術參數		單位	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
公稱力		kN	1600	2000	2500	3150	4000
公稱力行程		mm	6	6	8	8	10
滑塊行程		mm	180	200	200	200	200
滑塊行程次數		次/min	45	40	40	30	25
很大裝模高度		mm	400	450	450	430	430
裝模高度調節量		mm	110	110	110	120	120
滑塊中心道機身距離		mm	390	430	450	420	420
工作臺尺寸		mm	760*1200	840*1400	880*1500	800*1400	800*1400
工作臺板孔尺寸		mm	Φ180	Φ200	Φ250	Φ280	Φ280
工作臺板厚度		mm	150	180	180	170	180
滑塊底面尺寸		mm	580*700	650*880	700*930	650*850	650*850
模柄孔尺寸		mm	Φ70*100	Φ70*100	Φ70*100	Φ70*90	Φ70*90
立柱間距		mm	660	820	950	920	960
電動機	型號		Y180L-6	Y200L1-6	Y200L2-6	Y225M-6	Y250M-6
	功率	KW	15	18.5	22	30	37
外形尺寸	長	mm	2040	2370	2690	2770	2850
	寬		1360	1600	1630	1650	1650
	高		3300	3900	3900	3550	4450
整機重量		kg	13200	19500	22000	25000	31000

　　200噸氣動沖床標準配置及選配裝置

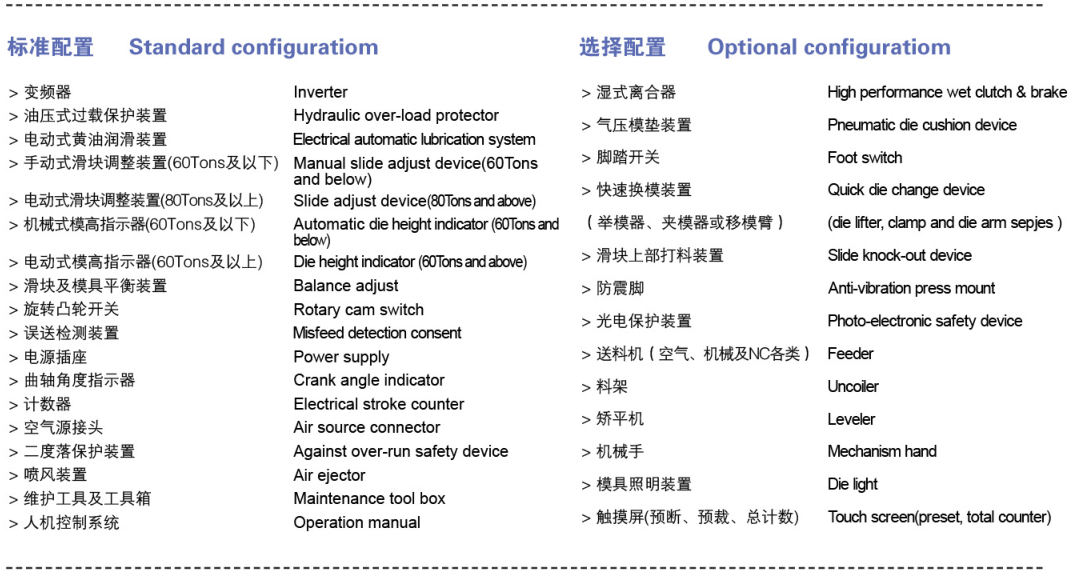

氣動沖床標準配置表

　　200噸氣動沖床安全操作方法：



　　1、控制柜斷路器合閘，打開控制電源旋鈕，在按電機啟動按鈕待電機轉動平穩后（10-20秒），按復位鍵。



　　2、電機啟動后，先打到手動狀態，然后雙手運行寸動操作兩個行程。



　　3、運行兩個行程后如無異常問題，轉到腳踏操作狀態。



　　4、單次行程操作：轉動選擇開關到單次行程位置，雙手同時按下雙手運行按鈕，滑塊往返運動一次即完成一個單次。注意只有滑塊停在上死點范圍內才能進行單次行程，如滑塊不處在上死點可通過“寸動”調至上死點。



　　5、寸動行程操作：轉動組合開關至寸動行程位置，同時按下雙手按鈕，可使滑塊動作，松開雙手按鈕滑塊隨即停止。



　　6、急停操作：在操作期間，如因故障須立即停車時，可按下急停按鈕，使主電機斷電，滑塊也停止運動，在排除故障后，應先使急停按鈕復位，方能重新開動電機。急停后滑塊停在任意位置，要想進行“單次”或“連續”行程，請先“寸動”至上死點。



　　7、工作完畢后停機時應先將腳踏狀態改為手動狀態，雙手運行將滑塊寸動至下死點。然后打到斷開狀態、按電機停止按鈕、電源關閉旋鈕，最后斷開總電源，壓縮空氣源。
