80噸沖床加大工作臺面效果圖？



　　一般來說，80噸沖床屬于國標沖床，過標沖床工作臺面尺寸也是標準尺寸，但是有時候加工特殊工件時不得不特殊定做沖床工作臺，以下是80噸沖床加大工作臺面效果圖展示。

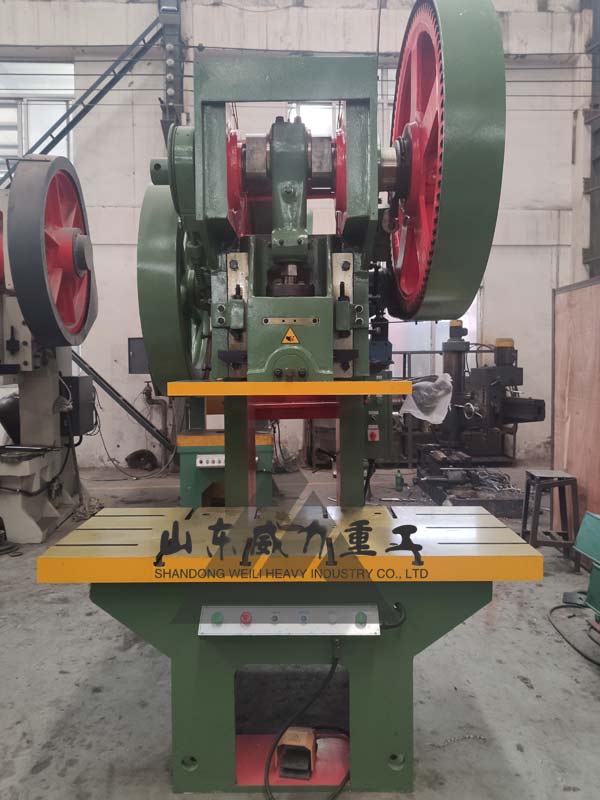

加大工作臺面的80噸沖床

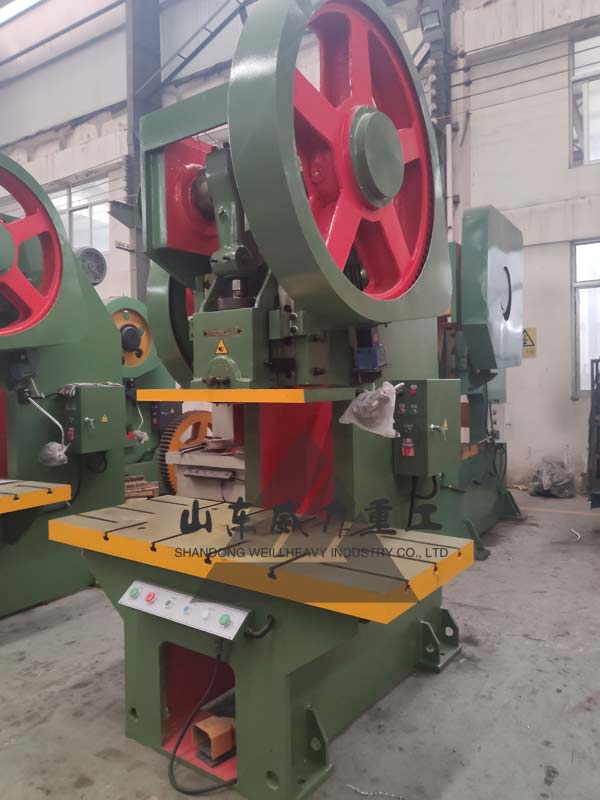

80噸大臺面沖床

　　80噸沖床工作臺組成主要包括工作臺基座、托板、橫向滑板等，工作臺基座，是一種傳統的焊接結構，可以起到承載托板的作用。托板也是焊接梁結構，它通過位于工作臺基座上的導軌中導軌軸支撐。橫向滑板也是沖床工作臺的重要組成部分，它通過擰緊工件夾持器的壓桿固定并承托工件夾持器，橫向滑板可以隨著工件夾持器及板材一起移動。同時，工作夾持器還需要沖壓的板材。填料臺的作用也是支撐作用，主要是對下轉塔周圍進行支撐。



　　80噸沖床沖壓大型工件時，常規工作臺面較小，可以通過加寬臺面的方式來實現。定做一塊臺板，材料最好是鑄件的（實在不行用鋼板也可以），兩邊的尺寸超過原臺面尺寸，其一邊超出長度最好不能超過原面的寬度的一半（防止過長變形）。如果臺面長度還要再長的話，那最好定制鋼板機身加臺板是最好的方法，另外加長臺板滑塊底面是否要加副板解決上模尺寸了，如果要加的話，平衡缸的尺寸也要隨著加大最好（克服上模與滑塊加大的重量）。
